Многоканальный телематический регистратор «Краб» предназначен для создания измерительных систем в составе систем мониторинга технического состояния зданий и сооружений на различных стадиях жизненного цикла объектов – строительство, контрольные испытания, нормальная эксплуатация, обследования, реконструкция и т.п. Регистратор может использоваться для работы в составе измерительных систем по контролю состояния оборудования, транспортных средств, природных объектов, работа в системах промышленной автоматики и других подобных задач. Также предусмотрена возможность использования регистратора как измерительного прибора для решения задач измерений в лабораторных условиях.
Регистратор обеспечивает работу с широким спектром обычных и интеллектуальных датчиков, имеющих измерительные сигналы:
- струнные датчики с частотой колебания струны в диапазоне 100-4000 Гц
- аналоговые датчики с измерительным сигналом 0-5 В
- аналоговые датчики «токовая петля» с измерительным сигналом в диапазоне 4-20 мА
- цифровые датчики с сигналом в формате спецификации 1WIRE
# 2110 Краб
Руководство по эксплуатации
Редакция 0.14 .PDF, 1.8 Мб / [2248]
Документы
Технические характеристики - регистратор "Краб"
Наименование | Ед.изм. | Значение |
---|---|---|
Измерения | ||
Тип измерений | Статические, динамические | |
Максимальная частота опроса | 4000 Гц | |
Измеряемые величины | см. таблицу "Метрологические характеристики" | |
Подключение датчиков | ||
Количество портов (входов) для подключения датчиков и мультиплексоров | м | 4 |
Максимальная возможная длина кабеля до датчика, витая пара категории 5е | м | 300 |
Максимальная возможная длина кабеля до датчика, плоский телефонный кабель | м | 30 |
Максимальная длина кабеля до датчика в измерительной системе | м | Зависит от компоновки измерительной системы. См. раздел «Измерительные системы» |
Максимальное возможное количество подключаемых датчиков | шт | 400 |
Максимальное возможное количество подключаемых датчиков на один разъем (порт) | шт/порт | 100 |
Передача данных | ||
Проводные интерфейсы передачи данных | RS-232, CAN | |
Беспроводные интерфейсы передачи данных | ZigBee | |
Скорость передачи данных по интерфейсу CAN | Кбит/с | 50 |
Максимальная длина линии CAN | м | 900 |
Скорость передачи данных по интерфейсу Zigbee | Кбит/с | 1 |
Максимальное расстояние передачи Zigbee | м | 300 |
Скорость передачи данных по интерфейсу RS-232 | Кбайт/с | до 10 |
Максимальная длина линии RS-232 | м | до 8 |
Энергопотребление: | ||
Напряжение внутреннего источника питания | В | 2.4 - 5 |
Напряжение внешнего источника питания 1 | В | 9 - 36 |
Напряжение внешнего источника питания 2 | В | 2.4 - 5 |
Максимальная потребляемая мощность, в том числе | Вт | 10 |
Режим опроса (работа регистратора) | Вт | 1 |
Режим опроса (питание датчиков) | Вт | 9 |
Режим связи | Вт | 0,6 |
Режим активности | Вт | 0,6 |
Режим пониженного энергопотребления | Вт | 0,001 |
Хранение данных | ||
Устройство хранения данных измерений | USB-Flash накопитель | |
Объём usb-flash накопителя | Гб | До 1000 |
Максимальное количество хранимых измерений | До 1 000 000 000 | |
Производительность | ||
Время автономной работы от стандартного комплекта батарей | дней | Зависит от типа и количества датчиков |
Время инициализации регистратора при включении или выходе из режима «сна» | с | 1 |
Время анализа топологии измерительной системы | с | 6-60 |
Время опроса | Зависит от типа и количества датчиков | |
Триггеры активации | ||
контакт | да | |
угол наклона | градус | 1 |
ускорение | 0.1G | |
Конструктивное исполнение (для стандартного исполнения) | ||
Материал корпуса | алюминий | |
Степень защиты от внешних воздействий | IP68 ГОСТ 14254 | |
Размеры | мм | 153×250×58 |
Вес без батарей | г | 1200 |
Вес с батареями (6 батарей АА) | г | 1500 |
Условия эксплуатации: | ||
– температура окружающего воздуха | ºС | от -40 до +70 |
– относительная влажность воздуха при 25 ºС, не более | % | 90 |
- глубина погружение в воду | м | 10 |
Средний срок службы, с учетом проведения регламентных работ по обслуживанию: | год | 25 |
Замена источников питания | Год | 3 |
Замена USB-накопителя | Год | 3 |
Замена платы питания | Год | 10 |
Гарантийный срок | Год | 3 |
Метрологические характеристики - регистратор "Краб"
Наименование | Значение | Значение |
---|---|---|
Нормальные условия измерений | ||
Обозначение | НУИ-1 | НУИ-2 |
Диапазон температур | +15 +25 | -40 +70 |
Время | ||
Диапазон измерений | 0-4095 лет | 0-4095 лет |
Цена деления | 1 мс | 1 мс |
Относительная погрешность (без корректировки) | 2 сек / сутки | 2 сек / сутки |
Порог чувствительности | 1 мс | 1 мс |
Напряжение | ||
Диапазон измерений | 0-4095 лет | 0-4095 лет |
Цена деления | 1 мс | 1 мс |
Относительная погрешность (без корректировки) | 2 сек / сутки | 2 сек / сутки |
Порог чувствительности | 1 мс | 1 мс |
Ток | ||
Диапазон измерений | 4-20 мА | 4-20 мА |
Цена деления | 0.004 мА | 0.004 мА |
Абсолютная погрешность | 0.06 мА | 0.014 мА |
Порог чувствительности | 0.004 мА | 0.004 мА |
Частота изменения напряжения входного сигнала (измеряемая) | ||
Входной диапазон напряжений | -10 – +10В | -10 – +10В |
Диапазон измерений | 100 – 4000 Гц | 100 – 4000 Гц |
Цена деления | 0.1 Гц | 0.1 Гц |
Относительная погрешность | ± 0.1% | ± 0.1% |
Порог чувствительности | 0.1 Гц | 0.1 Гц |
Частота изменения напряжения выходного сигнала (генерируемая) | ||
Выходной диапазон напряжений | -10 – +10В | -10 – +10В |
Форма сигнала | синусоидальная | синусоидальная |
Диапазон генерации | 100 – 4000 Гц | 100 – 4000 Гц |
Цена деления | 1 Гц | 1 Гц |
Относительная погрешность | ± 3% | ± 3% |
Ускорение | ||
Диапазон измерения | ±16 G | ±16 G |
Цена деления | 0,001 G | 0,001 G |
Абсолютная погрешность | 0,04 G | 0,12 G |
Угол наклона | ||
Диапазон измерения | 0-360° | 0-360° |
Цена деления | 0,04° | 0,04° |
Абсолютная погрешность | 0,1° | 0,4° |
технические характеристики
метрологические характеристики
#2120 Многоканальный телематический регистратор динамических измерений «Медуза»

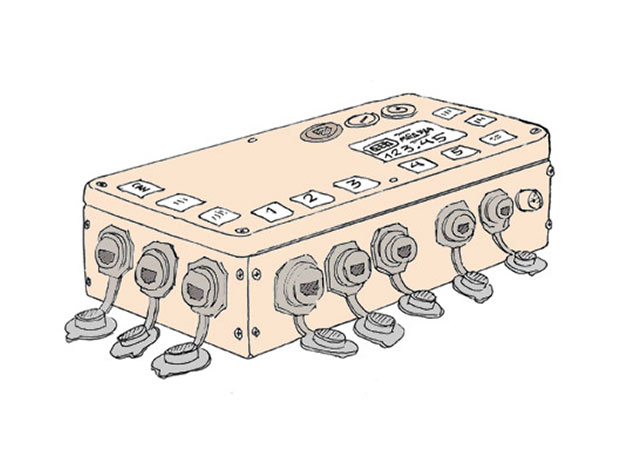

Многоканальный телематический регистратор «Медуза» предназначен для создания измерительных систем в составе систем мониторинга технического состояния зданий и сооружений на различных стадиях жизненного цикла объектов – строительство, контрольные испытания, нормальная эксплуатация, обследования, реконструкция и т.п. Регистратор может использоваться для работы в составе измерительных систем по контролю состояния оборудования, транспортных средств, природных объектов, работа в системах промышленной автоматики и других подобных задач. Также предусмотрена возможность использования регистратора как измерительного прибора для решения задач измерений в лабораторных условиях.
Редакция 0.8 .PDF, 2.4 Мб / [1926]
# 2110 Краб
Руководство по эксплуатации
Документы
Технические характеристики регистратора "Медуза"
Наименование | Ед.изм. | Значение |
---|---|---|
Подключение датчиков | ||
Количество универсальных портов для подключения датчиков и мультиплексоров | 5 | |
Максимальная возможная длина кабеля до датчика, витая пара категории 5е | м | 5 |
Максимальная возможная длина кабеля до датчика, коаксиальный кабель | м | 15 |
Максимальная длина кабеля до датчика в измерительной системе | м | Зависит от компоновки измерительной системы. См. раздел «Измерительные системы» |
Максимальное возможное количество подключаемых датчиков | шт | 400 |
Максимальное возможное количество подключаемых датчиков на один разъем (порт) | шт/порт | 100 |
Максимальное количество подключаемых датчиков | шт | Зависит от компоновки измерительной системы. См раздел «Измерительные системы» |
Передача данных | ||
Проводные интерфейсы передачи данных | Ethernet, CAN | |
Беспроводные интерфейсы передачи данных | ZigBee | |
Скорость передачи данных по интерфейсу CAN | Кбит/с | 50 |
Максимальная длина линии CAN | м | 900 |
Скорость передачи данных по интерфейсу Zigbee | Кбит/с | 1 |
Максимальное расстояние передачи Zigbee | м | 300 |
Скорость передачи данных по интерфейсу Ethernet | Мбайт/с | до 100 |
Максимальная длина линии Ethernet | м | до 100 |
Спутниковая навигация | ||
Система навигации | GPS, Глонасс | |
Погрешность синхронизации времени | с | 10-6 |
Точность позиционирования | м | 10-100 м (зависит от количества видимых спутников) |
Энергопотребление: | ||
Напряжение внутреннего источника питания | В | 2.5 - 5 |
Напряжение внешнего источника питания 1 | В | 9 - 36 |
Напряжение внешнего источника питания 2 | В | 2.5 - 5 |
Максимальная потребляемая мощность, в том числе | Вт | 10 |
Режим опроса (работа регистратора) | Вт | 2 |
Режим опроса (питание датчиков) | Вт | 8 |
Режим связи | Вт | 0,6 |
Режим активности | Вт | 0,6 |
Режим пониженного энергопотребления | Вт | 0,001 |
Хранение данных | ||
Устройство хранения данных измерений | Внутренняя Flash память | |
Объём внутренней flash памяти | Гб | 16 |
Максимальное количество хранимых измерений | До 10 000 | |
Производительность | ||
Время автономной работы от стандартного комплекта батарей | дней | |
Время инициализации регистратора при включении или выходе из режима «сна» | с | |
Время анализа топологии измерительной системы | с | |
Время опроса | Зависит от типа и количества датчиков | |
Триггеры активации | ||
контакт | да | |
угол наклона | градус | 1 |
ускорение | 0.1G | |
Конструктивное исполнение (для стандартного исполнения) | ||
Материал корпуса | алюминий | |
Степень защиты от внешних воздействий | IP68 ГОСТ 14254 | |
Размеры | мм | 250×170×56 |
Вес без батарей | г | 1800 |
Вес с батареями (6 батарей АА) | г | 2000 |
Условия эксплуатации: | ||
– температура окружающего воздуха | ºС | от -40 до +70 |
– относительная влажность воздуха при 25 ºС, не более | % | 90 |
- глубина погружение в воду | м | 1 |
Средний срок службы, с учетом проведения регламентных работ по обслуживанию: | год | 25 |
Замена источников питания | Год | 3 |
Замена платы питания | Год | 10 |
Гарантийный срок | Год | 3 |
Метрологические характеристики регистратора "Медуза"
Наименование | Значение | |
---|---|---|
Уровень защиты ПО от преднамеренных изменений | Высокий,по Р 50.2.077-2014 | |
Время | ||
Диапазон измерений | 0-4095 лет | |
Цена деления | 1 мс | |
Относительная погрешность (без корректировки) | 5 сек / сутки | |
Порог чувствительности | 1 мс | |
Напряжение | ||
Диапазон измерений | -12 – +12 В | |
Цена деления | 0.001 В | |
Абсолютная погрешность | 0.001 В | |
Порог чувствительности | 0.001 В | |
Частота изменения напряжения входного сигнала (измеряемая) | ||
Входной диапазон напряжений | -12 – +12В | |
Диапазон измерений | 100 – 70000 Гц | |
Цена деления | 1 Гц | |
Абсолютная погрешность | 1 Гц | |
Порог чувствительности | 1 Гц | |
Параметры выходного сигнала для пьезодатчика (генерируемая) | ||
Выходной диапазон напряжений | 0 – 600 В | |
Форма сигнала | импульсная |
технические характеристики
метрологические характеристики
# 2210 Триггер-регистратор динамических событий «Кукушка»
Триггер-регистратор #2210 «Кукушка» предназначен для использования в составе измерительных систем как устройство для активации системы для измерений при наступлении заданных воздействий и событий и для записи трехмерных акселерограмм – регистрации частоты и амплитуды колебаний в трех направлениях. Запись аакселерограмм может выполняться по заданному расписанию, постоянно или в течение заданного периода после воздействия, вызвавшего активацию регистратора.
Редакция 0.3 .PDF, 817 Кб / [2020]
# 2210 Кукушка
Руководство по эксплуатации
Документы
Технические характеристики триггера-регистратора "Кукушка"
Наименование | Ед.изм. | Значение |
---|---|---|
Количество осей измерения ускорения | - | 3 |
Объем внутренней памяти для хранения результатов измерения | Мбайт | 128 |
Максимальная продолжительность записи акселерограмм | сек | 47 000 |
Время начала записи акселерограмм после срабатывания триггера | сек | не более 0.00016» |
Тип внутреннего источника питания: | - | батарея 1xAA |
Напряжение внутреннего источника питания | В | от 0.8 до 4.5 |
Напряжение внешнего источника питания | В | от 3 до 3.6 |
Энергопотребление: | Вт | |
- в активном режиме |
0.25 |
|
- в режиме сна | 0,000075 | |
Время работы от внутреннего источника питания емкостью 1000мА/ч 1,5в (1500 мВт*ч): |
||
- в активном режиме |
4 час |
|
- в режиме сна | 20 000 час (2 года 2 месяца) |
|
Тип интерфейса связи |
UART проводной | |
Предельная скорость /дальность) связи по интерфейсу UART: | Кбит/с | 115 |
м | 1 | |
Габаритные размеры | мм | 60х48х20 |
Условия эксплуатации: | ||
– температура окружающего воздуха | ºС | от -30 до +70 |
– относительная влажность воздуха при 25 ºС, не более | % | 90 |
Среднее время наработки на отказ |
||
- в активном режиме |
час | 10 000 |
- в режиме сна | час | 1 000 000 |
Нормальные условия измерения (НУИ): |
||
– температура окружающего воздуха | ºС | от 15 до 25 |
– относительная влажность воздуха при 25 ºС, не более | % | от 70 до 80 |
Метрологические характеристики триггера-регистратора "Кукушка"
Режим работы | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
---|---|---|---|---|---|---|---|---|---|
Наименование | Ед.изм. | ||||||||
Диапазон измерения ускорения | g | ±2 | ±2 | ±4 | ±4 | ±8 | ±8 | ±16 | ±16 |
Разрешающая способность | бит | 10 | 12 | 10 | 12 | 10 | 12 | 10 | 12 |
Частота опроса | Гц | 400 | |||||||
Чувствительность измерения ускорения | mg/LSB | 4 | 1 | 8 | 2 | 16 | 4 | 48 | 12 |
Полоса пропускания | Гц | 200 | 44,4 | 200 | 44,4 | 200 | 44,4 | 200 | 44,4 |
Плотность шума | µg/√Hz | 220 | |||||||
Смещение нуля | mg | ±40 | |||||||
Дрейф нуля | mg/°C | ±0.5 | |||||||
Значение абсолютной погрешности (для НУИ) | mg | ±47.3 | ±42.7 | ±51.3 | ±43.7 | ±59.3 | ±45.7 | ±91.3 | ±53.7 |
Класс точности измерения динамической составляющей ускорения | - | 0.19 | 0.07 | 0.14 | 0.05 | 0.12 | 0.04/td> | 0.017 | 0.05 |
Класс точности измерения постоянной составляющей ускорения (гравитации) | - | 1.2 | 1.1 | 0.6 | 0.55 | 0.37 | 0.29 | 0.28 | 0.17 |
Диапазон измерения температуры окружающей среды | °C | от –30 до +70 | |||||||
Разрешающая способность измерения температуры | бит | 8 | |||||||
Чувствительность измерения температуры | °C/LSB | 1 | |||||||
Класс точности измерения температуры | - | 8 | |||||||
Минимальный интервал измерения времени | сек | 1 | |||||||
Точность измерения времени на всем диапазоне рабочих температур | сек | ±0.000031 | |||||||
Межкалибровочный интервал | год | Не установлен |
технические характеристики
метрологические характеристики
#2.01.01 Даталоггер для работы со струнными датчиками «Игла»
Даталоггер для работы со струнными датчиками Игла #2.01.01 (далее — даталоггер) предназначен для дистанционного считывания показаний со струнных датчиков, установленных на объекте мониторинга, коммутации сигналов, сбора и предварительной обработки информации, а так же обеспечения взаимодействия с другими автоматизированными системами. Даталоггер, совместно с подключенными к нему датчиками, может применяться для организации непрерывного или периодического мониторинга состояния конструкций зданий и сооружений на этапе их строительства и эксплуатации. Даталоггер может быть использован как в составе автоматизированной системы, так и автономно.
Редакция 2 .PDF, 4,65 Мб / [2097]
Редакция 1211 .PDF, 1,34 МБ / [2143]
# 2.01.01 Регистратор «Игла»
Руководство по эксплуатации
# 2.01.01 Регистратор «Игла»
Листовка
Документы
Технические характеристики даталогера "Игла"
Наименование | Ед.изм. | Значение |
---|---|---|
Подключение датчиков | ||
Количество универсальных портов для подключения датчиков и мультиплексоров | 5 | |
Максимальная возможная длина кабеля до датчика, витая пара категории 5е | м | 5 |
Максимальная возможная длина кабеля до датчика, коаксиальный кабель | м | 15 |
Максимальная длина кабеля до датчика в измерительной системе | м | Зависит от компоновки измерительной системы. См. раздел «Измерительные системы» |
Максимальное возможное количество подключаемых датчиков | шт | 400 |
Максимальное возможное количество подключаемых датчиков на один разъем (порт) | шт/порт | 100 |
Максимальное количество подключаемых датчиков | шт | Зависит от компоновки измерительной системы. См раздел «Измерительные системы» |
Передача данных | ||
Проводные интерфейсы передачи данных | Ethernet, CAN | |
Беспроводные интерфейсы передачи данных | ZigBee | |
Скорость передачи данных по интерфейсу CAN | Кбит/с | 50 |
Максимальная длина линии CAN | м | 900 |
Скорость передачи данных по интерфейсу Zigbee | Кбит/с | 1 |
Максимальное расстояние передачи Zigbee | м | 300 |
Скорость передачи данных по интерфейсу Ethernet | Мбайт/с | до 100 |
Максимальная длина линии Ethernet | м | до 100 |
Спутниковая навигация | ||
Система навигации | GPS, Глонасс | |
Погрешность синхронизации времени | с | 10-6 |
Точность позиционирования | м | 10-100 м (зависит от количества видимых спутников) |
Энергопотребление: | ||
Напряжение внутреннего источника питания | В | 2.5 - 5 |
Напряжение внешнего источника питания 1 | В | 9 - 36 |
Напряжение внешнего источника питания 2 | В | 2.5 - 5 |
Максимальная потребляемая мощность, в том числе | Вт | 10 |
Режим опроса (работа регистратора) | Вт | 2 |
Режим опроса (питание датчиков) | Вт | 8 |
Режим связи | Вт | 0,6 |
Режим активности | Вт | 0,6 |
Режим пониженного энергопотребления | Вт | 0,001 |
Хранение данных | ||
Устройство хранения данных измерений | Внутренняя Flash память | |
Объём внутренней flash памяти | Гб | 16 |
Максимальное количество хранимых измерений | До 10 000 | |
Производительность | ||
Время автономной работы от стандартного комплекта батарей | дней | |
Время инициализации регистратора при включении или выходе из режима «сна» | с | |
Время анализа топологии измерительной системы | с | |
Время опроса | Зависит от типа и количества датчиков | |
Триггеры активации | ||
контакт | да | |
угол наклона | градус | 1 |
ускорение | 0.1G | |
Конструктивное исполнение (для стандартного исполнения) | ||
Материал корпуса | алюминий | |
Степень защиты от внешних воздействий | IP68 ГОСТ 14254 | |
Размеры | мм | 250×170×56 |
Вес без батарей | г | 1800 |
Вес с батареями (6 батарей АА) | г | 2000 |
Условия эксплуатации: | ||
– температура окружающего воздуха | ºС | от -40 до +70 |
– относительная влажность воздуха при 25 ºС, не более | % | 90 |
- глубина погружение в воду | м | 1 |
Средний срок службы, с учетом проведения регламентных работ по обслуживанию: | год | 25 |
Замена источников питания | Год | 3 |
Замена платы питания | Год | 10 |
Гарантийный срок | Год | 3 |
технические характеристики
#2.03.02 Портативный регистратор для работы со струнными датчиками «Лангуст»
Портативный регистратор «Лангуст» предназначен для оперативного контроля показаний струнных датчиков АСМК «СИТИС: Спрут» в полевых условиях. Опрос датчиков производится в автоматическом режиме. Результаты измерения выводятся на многофункциональный OLED-индикатор. Регистратор оборудован внутренней энергонезависимой памятью для записи результатов измерения. Считывание данных из внутренней памяти прибора происходит по проводному интерфейсу USB или беспроводному интерфейсу Bluetooth с использованием программного обеспечения «Скат Моби».
Редакция 1 .PDF, 2,14 Мб[2924]
Редакция 1211 .PDF, 705 Кб[2012]
# 2.03.20 Регистратор «Лангуст»
Руководство по эксплуатации
# 2.03.20 Регистратор «Лангуст»
Листовка
Документы
Технические характеристики портативного регистратора "Лангуст"
Наименование | Ед.изм. | Значение |
---|---|---|
Количество осей измерения ускорения | - | 3 |
Объем внутренней памяти для хранения результатов измерения | Мбайт | 128 |
Максимальная продолжительность записи акселерограмм | сек | 47 000 |
Время начала записи акселерограмм после срабатывания триггера | сек | не более 0.00016» |
Тип внутреннего источника питания: | - | батарея 1xAA |
Напряжение внутреннего источника питания | В | от 0.8 до 4.5 |
Напряжение внешнего источника питания | В | от 3 до 3.6 |
Энергопотребление: | Вт | |
- в активном режиме |
0.25 |
|
- в режиме сна | 0,000075 | |
Время работы от внутреннего источника питания емкостью 1000мА/ч 1,5в (1500 мВт*ч): |
||
- в активном режиме |
4 час |
|
- в режиме сна | 20 000 час (2 года 2 месяца) |
|
Тип интерфейса связи |
UART проводной | |
Предельная скорость /дальность) связи по интерфейсу UART: | Кбит/с | 115 |
м | 1 | |
Габаритные размеры | мм | 60х48х20 |
Условия эксплуатации: | ||
– температура окружающего воздуха | ºС | от -30 до +70 |
– относительная влажность воздуха при 25 ºС, не более | % | 90 |
Среднее время наработки на отказ |
||
- в активном режиме |
час | 10 000 |
- в режиме сна | час | 1 000 000 |
Нормальные условия измерения (НУИ): |
||
– температура окружающего воздуха | ºС | от 15 до 25 |
– относительная влажность воздуха при 25 ºС, не более | % | от 70 до 80 |
технические характеристики
Хост-контроллер «Коралл» предназначен для сбора, хранения и первичной обработки данных, поступающих с даталоггеров «Игла» #2.01.01 и «Мурена» #2.05.01, а также для обеспечения взаимодействия с другими элементами АСМК «СИТИС: Спрут».
Универсальный хост-контроллер «Коралл» является одним из элементов автоматизированной системы мониторинга конструкций и оснований (АСМК) «СИТИС: Спрут». Режим работы хост-контроллера гибко настраивается в соответствии с требованиями пользователя, что обеспечивает получение нужного объема данных с объекта мониторинга.
Для сбора данных с элементов АСМК хост-контроллер использует два интерфейса связи: проводной CAN 2.0b или беспроводной ZigBee. При наличии у даталоггера обоих интерфейсов предпочтение отдается проводному, как более надежному и скоростному. Данные, поступающие от всех даталоггеров в хост-контроллер, попадают в базу данных хост-контроллера, откуда они могут быть получены через внешние интерфейсы (Ethernet, USB, GSM).
Редакция 3 .PDF, 4,54 Мб / [2043]
Редакция 1211 .PDF, 1,32 Мб / [2077]
# 3.02.02 Хост-контроллер «Коралл»
Руководство по эксплуатации
# 3.02.02 Хост-контроллер «Коралл»
Листовка
Документы
Технические характеристики хост-контроллера "Коралл"
Тип датчика | накладной струнный тензометр |
---|---|
Диапазон измерений: | |
относительная деформация, µε | 0÷4000 (точность ±15, чувствительность 1) |
абсолютная деформация, мкм | 0÷600 (точность ±2,25, чувствительность 0,15) |
абсолютная деформация, мкм (для 1.01.01.0.00007 и 1.01.01.0.00008) | 0÷200 (точность ±0,75, чувствительность 0,05) |
напряжение для стали C245, МПа | 0÷840 (точность ±3,15, чувствительность 0,2) |
напряжение для стали C245, МПа (для 1.01.01.0.00007 и 1.01.01.0.00008) | 0÷280 (точность ±1,05, чувствительность 0,07) |
температура, °C | -40÷85 (точность ±2, чувствительность 0,1) |
Выходной сигнал, Гц | частотный 400÷1200 |
Минимальное время опроса, с | 1 |
Максимальная потребляемая мощность, Вт | 0,02 |
Сопротивление катушки при 25 ºС, Ом | 140÷160 |
Материал корпуса | нержавеющая сталь |
Степень защиты от внешних воздействий по ГОСТ 1.04254 | IP67 |
Размеры, мм | Ø36×165 |
Размеры, мм (для 1.01.01.0.00007 и 1.01.01.0.00008) | длина 50,8 |
Активная длина датчика, мм | 149 |
Макс. длина сигнального кабеля, м | 60 |
Условия эксплуатации: | |
температура окружающего воздуха, °C | -30÷+80 |
относительная влажность воздуха при 25 ºС,,не более, % | 80 |
Средний срок службы / Гарантийный срок, год | 25 / 3 |
технические характеристики

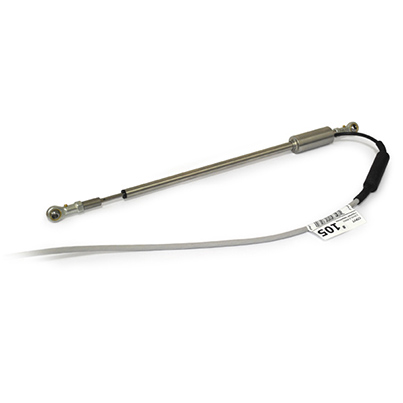

Накладной струнный тензометр является наиболее распространенным, надежным и долговечным датчиком для измерения деформаций и напряжений в конструкциях.
Тензометр предназначен для установки на поверхности стальных конструкций с помощью сварки, на бетонных конструкциях с использованием анкерных монтажных блоков, а также с помощью клеевого соединения на любых поверхностях. Основные области применения накладных тензометров — измерение деформации в стальных, бетонных и железобетонных конструкциях зданий, инженерных и гидротехнических сооружений, мостов, вышек и мачт. Также тензометры применяются для контроля усилий и напряжений в машинах и механизмах.
Для коммутации сигналов, автоматического или ручного считывания показаний тензометра можно использовать даталоггер "Игла" #2.01.01 или портативный регистратор "Лангуст" #2.03.02.
Документы
# 1.02.01 Универсальный
струнный тензометр
Листовка
Редакция 3 .PDF, 1,83 Мб / [2065]
Редакция 1211 .PDF, 662 Кб / [2068]
# 1.02.01 Универсальный
струнный тензометр
Руководство по эксплуатации
Технические характеристики универсального струнного тензометра
Тип датчика | накладной струнный тензометр |
---|---|
Диапазон измерений: | |
относительная деформация, µε | 0÷4000 (точность ±15, чувствительность 1) |
абсолютная деформация, мкм | 0÷600 (точность ±2,25, чувствительность 0,15) |
абсолютная деформация, мкм (для 1.01.01.0.00007 и 1.01.01.0.00008) | 0÷200 (точность ±0,75, чувствительность 0,05) |
напряжение для стали C245, МПа | 0÷840 (точность ±3,15, чувствительность 0,2) |
напряжение для стали C245, МПа (для 1.01.01.0.00007 и 1.01.01.0.00008) | 0÷280 (точность ±1,05, чувствительность 0,07) |
температура, °C | -40÷85 (точность ±2, чувствительность 0,1) |
Выходной сигнал, Гц | частотный 400÷1200 |
Минимальное время опроса, с | 1 |
Максимальная потребляемая мощность, Вт | 0,02 |
Сопротивление катушки при 25 ºС, Ом | 140÷160 |
Материал корпуса | нержавеющая сталь |
Степень защиты от внешних воздействий по ГОСТ 1.04254 | IP67 |
Размеры, мм | Ø36×165 |
Размеры, мм (для 1.01.01.0.00007 и 1.01.01.0.00008) | длина 50,8 |
Активная длина датчика, мм | 149 |
Макс. длина сигнального кабеля, м | 60 |
Условия эксплуатации: | |
температура окружающего воздуха, °C | -30÷+80 |
относительная влажность воздуха при 25 ºС,,не более, % | 80 |
Средний срок службы / Гарантийный срок, год | 25 / 3 |
технические характеристики
Струнный пьезометр является наиболее распространенным, надежным и долговечным датчиком для измерения уровня грунтовых вод и порового давления.
Струнный пьезометр применяется для измерения уровня грунтовых вод и порового давления при мониторинге скважин, насыпей, трубопроводов, колодцев, шахт, туннелей, дорожных конструкций и мягкой почвы. Основные направления применения: контроль уровня и давления воды; прогнозирование и предотвращение оползней; расчет противодавления и плавучести; мониторинг просачивания, определение грунтовых линий и верификация моделей потока; мониторинг потопов; наблюдение расхода и направления потока загрязненной воды.
Редакция 3 .PDF, 1,83 Мб / [2077]
Редакция 1211 .PDF, 632 Кб / [2267]
# 1.02.01 Струнный пьезометр
Руководство по эксплуатации
# 1.02.01 Струнный пьезометр
Листовка
Документы
Технические характеристики струнного пьезометра
Тип датчика | струнный пьезометр |
---|---|
Диапазон измерений: | |
давление, кПа | 0÷300 (точность ±1,5, чувствительность 0,075) |
уровень водяного столба, м | 0÷30,6 (точность ±0,15, чувствительность 0,0077) |
температура, °C | -40÷85 (точность ±2, чувствительность 0,1) |
Выходной сигнал, Гц | частотный 2400÷3400 |
Минимальное время опроса, с | 1 |
Максимальная потребляемая мощность, Вт | 0,02 |
Сопротивление катушки при 25 ºС, Ом | 140÷160 |
Материал корпуса | нержавеющая сталь |
Фильтр | с низкой воздушной проницаемостью |
Степень защиты от внешних воздействий по ГОСТ 1.04254 | IP68 |
Габаритные размеры, мм | Ø20×150 |
Макс. длина сигнального кабеля, м | 60 |
Условия эксплуатации: | |
температура окружающего воздуха, °C | -30÷+80 |
относительная влажность воздуха при 25 ºС, не более, % | 80 |
Средний срок службы / Гарантийный срок, год | 25/3 |
технические характеристики
Струнный трещиномер является наиболее распространенным, надежным и долговечным датчиком для мониторинга поверхностных трещин и швов.
Струнный трещиномер предназначен для мониторинга поверхностных трещин и стыков в конструкциях. Кронштейны закрепляются на противоположных сторонах стыка (трещины, шва и т.д.). Преобразователь смещения, смонтированный в корпусе датчика, устанавливается поперек стыка, позволяя измерять изменения расстояния между точками присоединения.
Основные направления применения трещиномеров: мониторинг стыков для отслеживания неожиданного движения конструкций; мониторинг стыков и трещин, на которые могут повлиять строительные работы; мониторинг трещин в конструкциях для отслеживания сейсмической активности; мониторинг напряжений в тросах и стальных кабелях; мониторинг смещения из-за обвалов и оползней.
Технические характеристики струнного трещинометра
Тип датчика | струнный трещиномер |
---|---|
Диапазон измерений: | |
удлинение, мм | 0÷100 (точность ±0,5, чувствительность 0,025) |
температура, °C | -40÷85 (точность ±2, чувствительность 0,1) |
Выходной сигнал, Гц | частотный 1700÷3500 |
Минимальное время опроса, с | 1 |
Максимальная потребляемая мощность, Вт | 00.2 |
Сопротивление катушки при 25 ºС, Ом | 140÷160 |
Материал корпуса | нержавеющая сталь |
Степень защиты от внешних воздействий по ГОСТ 1.04254 | IP67 |
Габаритные размеры, мм | Ø24×428 |
Активная длина датчика, мм | 373 |
Макс. длина сигнального кабеля, м | 60 |
Условия эксплуатации: | |
температура окружающего воздуха, °C | -30÷+80 |
относительная влажность воздуха при 25 ºС, не более, % | 80 |
Средний срок службы / Гарантийный срок, год | 25 / 3 |
технические характеристики
Струнный датчик давления является наиболее распространенным, надежным и долговечным датчиком для измерения давления грунта и конструкций.
Датчик давления применяется для измерения полного давления (нагрузка из-за действия воды и веса земли или бетона) в основаниях дамб, мостов, насыпей. С его помощью контролируют изменения нагрузки в ходе строительства или нагружения фундамента. Также датчик давления используется для измерения полного давления в земных насыпях, при взаимодействии двух разных материалов или для измерения напряжений в бетоне, а также для измерения контактного давления в подпорных стенах, сваях и тоннелях, для контроля снеговой нагрузки на кровлю, для измерения нагрузок на покрытие дорог и железнодорожных путей.
Основные направления применения датчиков давления: совершенствование проектирования и строительства насыпей, дамб, подземных работ; контроль и анализ изменения напряжения в фундаментах во время строительства; верификация расчетных параметров и влияния изменения проекта.
Редакция 4 .PDF, 2,20 Мб / [2171]
Редакция 1211 .PDF, 622 Кб / [2365]
# 1.06.01 Струнный датчик давления
Руководство по эксплуатации
# 1.06.01 Струнный датчик давления Листовка
Документы
Технические характеристики струнного датчика давления
Тип датчика | струнный датчик давления |
---|---|
Диапазон измерений: | |
давление, кПа | 0÷350 (точность ±1,5, чувствительность 0,075) |
температура, °C | -40÷+85 (точность ±2, чувствительность 0,1) |
Выходной сигнал | частотный 2400÷3500 Гц |
Минимальное время опроса, с | 1 |
Максимальная потребляемая мощность, Вт | 0.02 |
Сопротивление катушки при 25 ºС, Ом | 140÷160 |
Материал корпуса | нержавеющая сталь |
Степень защиты от внешних воздействий по ГОСТ 1.04254 | IP67 |
Габаритные размеры, мм | пластина датчика: Ø230 общая длина датчика: 863 |
Макс. длина сигнального кабеля, м | 60 |
Условия эксплуатации: | |
температура окружающего воздуха, °C | -30÷+80 |
относительная влажность воздуха при 25 ºС, не более, % | 80 |
Средний срок службы / Гарантийный срок, год | 25 / 3 |
технические характеристики
Струнный датчик нагрузки применяется для измерения напряжений в анкерных крепях или в системах анкерных затяжек, где прилагаются растягивающие нагрузки; а также для испытания свай или опор мостов с целью измерения нагрузки при сжатии. Датчик нагрузки спроектирован преимущественно для использования в неблагоприятных условиях окружающей среды. Элементы струнных тензодатчиков, входящих в конструкцию датчика нагрузки, обеспечивают требуемую прочность, надежность, стабильность и простоту удаленного мониторинга.
Для коммутации сигналов, автоматического или ручного считывания показаний тензометров можно использовать даталоггер #2.01.01 "Игла", а также портативный регистратор #2.03.02 "Лангуст".
Редакция 3 .PDF, 2,51 Мб / [2042]
Редакция 1211 .PDF, 619 Кб / [2107]
# 1.09.01 Струнный датчик нагрузки
Руководство по эксплуатации
# 1.09.01 Струнный датчик нагрузки Листовка
Документы
Технические характеристики струнного датчика нагрузки
Тип датчика | струнный датчик нагрузки |
---|---|
Диапазон измерений: | |
нагрузка, т | 0÷100 (точность ±0,5, чувствительность 0,05) |
температура, °C | -40÷85 (точность ±2, чувствительность 0,1) |
Выходной сигнал, Гц | частотный 2400÷3000 |
Минимальное время опроса, с | 3 |
Максимальная потребляемая мощность, Вт | 0.06 |
Сопротивление катушки при 25 ºС, Ом | 140÷160 |
Материал корпуса | термообработанная сталь |
Степень защиты от внешних воздействий по ГОСТ 1.04254 | IP67 |
Габаритные размеры, мм | датчик без опорных колец: 143 ширина, 100 высота, 76 внутренний диаметр, 117 внешний диаметр опорное кольцо: 20 высота, 76 внутренний диаметр, 127 внешний диаметр |
Макс. длина сигнального кабеля, м | 60 |
Условия эксплуатации: | |
температура окружающего воздуха, °C | -30÷+80 |
относительная влажность воздуха при 25 ºС, не более, % | 80 |
Средний срок службы / Гарантийный срок, год | 25/3 |
технические характеристики
Двухосевой инклинометр применяется для измерения продольного и поперечного наклона дамб, мостов, стен, опор, балок и других конструкций, на поверхности которых он закреплён. Показания датчика позволяют наблюдать изменение углов наклона объекта относительно начального положения конструкции.
Для считывания показаний датчика можно использовать даталоггер "Мурена" #2.05.01или цифровой мультиметр.
Редакция 3 .PDF, 1,70 Мб / [2105]
Редакция 1211 .PDF, 541 Кб / [2430]
#1.07.01 Двухосевой инклинометр
# 1.07.01 Двухосевой инклинометр
Руководство по эксплуатации
# 1.07.01 Двухосевой инклинометр
Листовка
Документы
Технические характеристики двухосевого инклинометра
Тип датчика | двухосевой инклинометр |
---|---|
Диапазон измерений: | |
угол наклона, ° | -10÷10 (точность ±0,1, чувствительность 0,005) |
температура, °C | -40÷85 (точность ±0,5, чувствительность 0,06) |
Выходной сигнал, В | напряжение 0÷5 |
Минимальное время опроса, с | 0,3 |
Максимальная потребляемая мощность, Вт | 0.004 |
Напряжение питания, В | 9÷12 |
Материал корпуса | алюминий |
Степень защиты от внешних воздействий по ГОСТ 1.04254 | IP67 |
Габаритные размеры, мм | 134×100×62,5 |
Макс. длина сигнального кабеля, м | 100 |
Условия эксплуатации: | |
температура окружающего воздуха, °C | -40÷80 |
относительная влажность воздуха при 25 ºС, не более, % | 80 |
Средний срок службы / Гарантийный срок, год | 8/1 |
технические характеристики
Программа «Драйв Терминал» предназначена для задания команд устройствам и получения информации от устройств, поддерживающих обмен данными по стандарту RS-232, а при использовании адаптеров и переходников – с любым устройством, поддерживающим последовательный протокол обмена информацией.
С помощью программы возможно взаимодействовать как с компьютерами и компьютеризированными устройствами, такими как контроллеры, регистраторы, тахеометры, лабораторные приборы и другое подобное оборудование, так и с отдельными микросхемами стандартов 1WIRE, I2C и другими.
Ввод и отображение команд и информации возможен как в обычном текстовом режиме, так и виде последовательности шестнадцатеричных символов.
Для упрощения ввода последовательности команд поддерживается работа с макросами – пакетами команд, последовательно передаваемых подключенному устройству. Также возможно задание достаточно сложных алгоритмов взаимодействия с подключенными устройствами и обработки полученных данных – в составе программы реализованы интерпретаторы команд на языках JavaScript, Phyton. Возможно подключение пакета математической обработки SciLab (бесплатный аналог MathLab).
Для обработки данных и передачи информации в программе предусмотрены библиотеки функций для работы с базами данных, электронными таблицами, обработки и преобразования рядов измеренных данных, от-правки электронных писем и СМС, звонки на телефонные номера и другие возможности.
Возможно запускать макросы и скрипты в цикле с заданной периодичностью, для регулярного взаимодействия с подключенными устройствами.
Редакция 0,6 .PDF, 1,80 Мб / [2256]
# 3100 Драйв Терминал
Руководство по эксплуатации
Документы
Программирование и считывание данных из регистратора при соединении по последовательному интерфейсу возможно выполнять с использованием любой терминальной программы, в том числе программы Драйв Терминал, входящей в комплект программного обеспечения СИТИС:Сивионик.
Также в комплекте с триггер-регистратором потавляется программа «Драйв Кукушка» является простой утилитой, обеспечивающей визуализацию данных с регистратора о моментных значениях ускорения в реальном масштабе времени в виде осцилограмм с цветовым делением по трём осям измерения.
Программа также обеспечивает считывание списка сохранённых в памяти регистратора акселерограмм, визуализацию данных по выбранной акселерограмме, а также экспорт данных в формат данных CSV, для дальнейшего анализа внешними программными продуктами.
Клиентское приложение "Скат Про" предназначено для удаленного управления работой и анализа данных АСМК "СИТИС: Спрут". При этом формирование сети АСМК и сбор показаний датчиков выполняет серверное приложение "Скат Хост" #7.02.01 или хост-контроллер "Коралл" #3.02.02. Приложение наиболее оптимально подходит для организации непрерывного мониторинга с распределенной топологией сети.
Формат хранения данных в приложении "Скат Про" — база данных MySQL, тип доступа — многопользовательский.
Приложения "Скат" и "Скат Про" распространяются в виде дистрибутива. Их установка на ПК выполняется посредством запуска программы-установщика, которая также устанавливает соответствующие драйверы для работы с USB-адаптером беспроводного интерфейса связи.
Редакция 2 .PDF, 7 Мб / [2579]
Редакция 1211 .PDF, 814 Кб / [2409]
# 7.01.02 Скат Про
Руководство пользователя
# 7.01.02 Скат Про
Листовка
Документы
Программа «Драйв Терминал» предназначена для задания команд устройствам и получения информации от устройств, поддерживающих обмен данными по стандарту RS-232, а при использовании адаптеров и переходников – с любым устройством, поддерживающим последовательный протокол обмена информацией.
С помощью программы возможно взаимодействовать как с компьютерами и компьютеризированными устройствами, такими как контроллеры, регистраторы, тахеометры, лабораторные приборы и другое подобное оборудование, так и с отдельными микросхемами стандартов 1WIRE, I2C и другими.
Ввод и отображение команд и информации возможен как в обычном текстовом режиме, так и виде последовательности шестнадцатеричных символов.
Для упрощения ввода последовательности команд поддерживается работа с макросами – пакетами команд, последовательно передаваемых подключенному устройству. Также возможно задание достаточно сложных алгоритмов взаимодействия с подключенными устройствами и обработки полученных данных – в составе программы реализованы интерпретаторы команд на языках JavaScript, Phyton. Возможно подключение пакета математической обработки SciLab (бесплатный аналог MathLab).
Для обработки данных и передачи информации в программе предусмотрены библиотеки функций для работы с базами данных, электронными таблицами, обработки и преобразования рядов измеренных данных, от-правки электронных писем и СМС, звонки на телефонные номера и другие возможности.
Возможно запускать макросы и скрипты в цикле с заданной периодичностью, для регулярного взаимодействия с подключенными устройствами.
Редакция 2 .PDF, 997 Кб / [2444]
Редакция 1211 .PDF, 814 Кб / [2374]
# 7.02.01 Скат Мост
Руководство пользователя
# 7.02.01 Скат Мост
Листовка
Документы
СИТИС:СИВИОНИК, 2015 г.
